西克隧道左洞2号人行横洞采用全断面法开挖，，，，，每次开挖长度不大于3榀，，，，，横洞与平行导坑均设置完整通畅的排水系统。。。。。。。。人行洞普通段初期支护系统锚杆为φ20药卷锚杆，，，，，长度2.5m；；；；；；；φ8钢筋网片，，，，，C20喷射混凝土厚12cm，，，，，C30二次衬砌素混凝土厚40cm。。。。。。。。

根据监控量测资料，，，，，待初期支护收敛稳定后，，，，，施作二次衬砌。。。。。。。。二次衬砌采用液压整体模板衬砌台车，，，，，混凝土输送泵入模；；；；；；；插入式振捣器振捣为主，，，，，附着式振捣器为辅的振捣方式。。。。。。。。隧道开挖后及时施作相应的初期支护。。。。。。。。人行横洞采用全断面开挖，，，，，地质较差段采用两台阶法施工。。。。。。。。浚浚？？？谑惫饷姹苹蛟ち驯。。。。。。。。浚浚？？？诤蠹笆倍晕а沂┳鞒跖缁炷粒，，，封闭围岩外露面，，，，，初喷砼不小于4cm，，，，，紧跟掌子面初喷完后立即安装钢拱架，，，，，钢筋网片，，，，，锚杆等，，，，，然后复喷至设计厚度。。。。。。。。

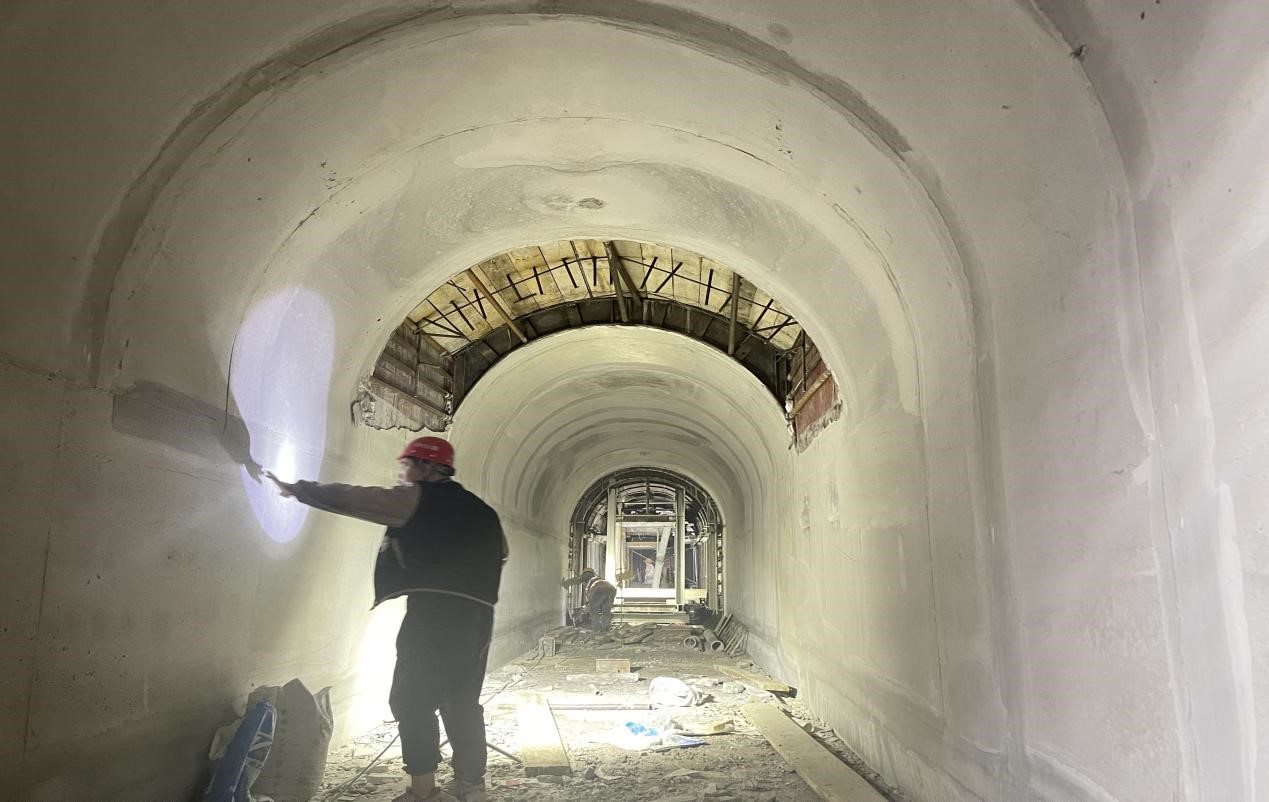

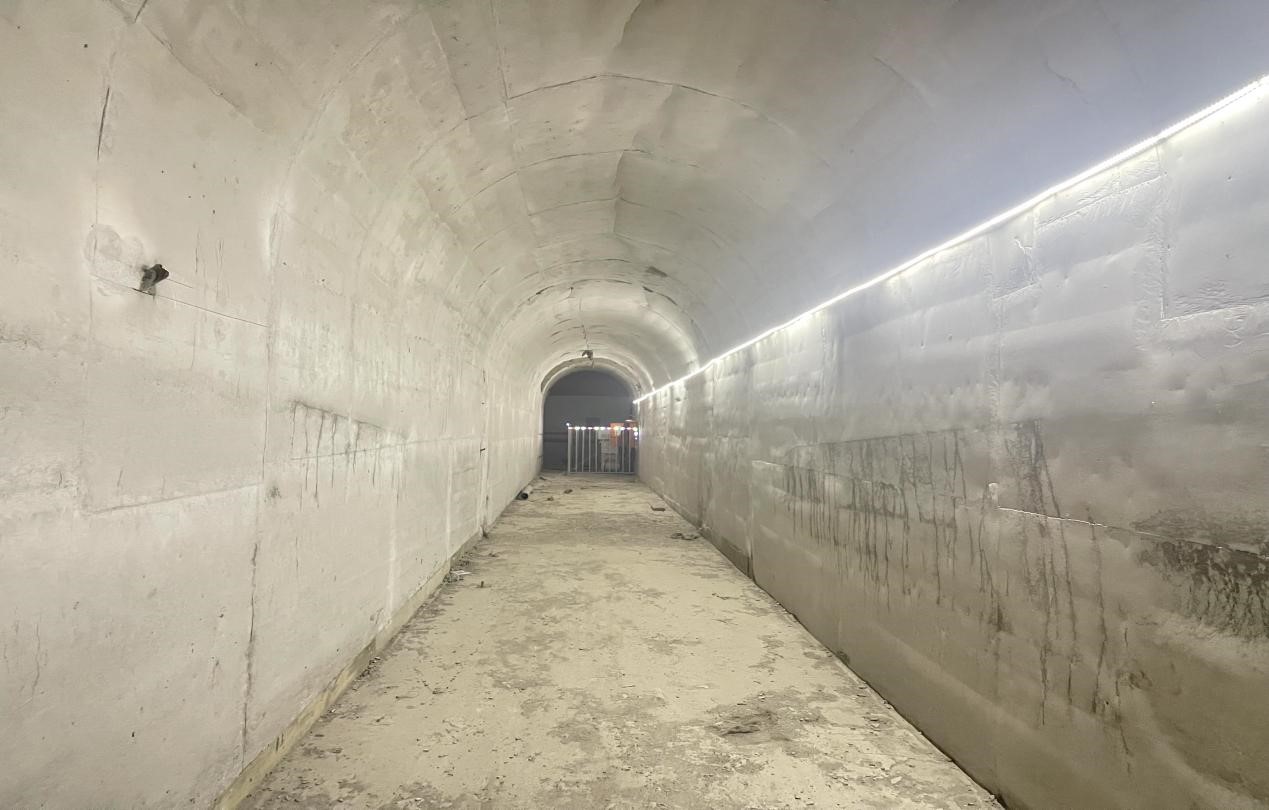

西克左洞2号人行横洞

西克左洞2号人行横洞

下坝隧道右洞YK81+674-668中心排水沟身采用C25现浇混凝土预留后浇施工，，，，，沟身纵向侧壁设置1排p50HDPE波纹管，，，，，间距1m，，，，，沟身盖板采用C3O钢筋混凝土预制盖板﹔中心排水沟轴线应顺直，，，，，纵坡与路面纵坡一致，，，，，施工前首先对有仰拱段预留水沟的浇筑混凝土找平，，，，，混凝土浇筑至填充面即可，，，，，严禁过高或过低，，，，，避免对模板安装造成影响。。。。。。。。对排水沟范围已浇筑混凝土表面凿毛，，，，，清除浮粒和杂物，，，，，露出新鲜混凝土。。。。。。。。同时对排水沟两边的安装模板底部位置进行严格找平，，，，，保证模板标高精确，，，，，便于控制浇筑成型的沟槽上口标高。。。。。。。。模板底部的找平可采用铺一层砂浆的办法，，，，，也可采用定位筋的办法进行。。。。。。。。

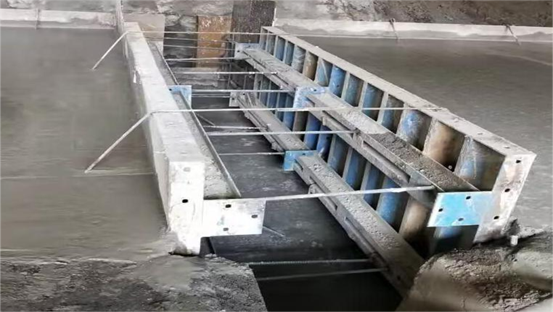

模板安装要求：（1）为确保隧道中心排水沟外观质量，，，，，要求模板必须有可靠的稳定性和刚度，，，，，模板表面光滑，，，，，无坑洼现象，，，，，边角直顺。。。。。。。。（2）模板按装前清除底面混凝土、施工残渣、浮渣。。。。。。。。（3）模板安装时，，，，，通过精确放样确定电缆沟位置，，，，，模板调整到设计位置后，，，，，通过“定位卡”固定模板的相对位置，，，，，通过微调螺杆对模板位置进行精调，，，，，确保模板牢固。。。。。。。。（4）模板安装一次安装成型，，，，，关模时注意控制好侧模的高程及相对尺寸，，，，，保证中心排水沟的尺寸。。。。。。。。沟槽钢筋定位准确。。。。。。。。检查支撑，，，，，确保牢固、可靠，，，，，并要按设计要求每间隔1m预留横向导水管的位置、每隔5m预留沉沙井或检查井。。。。。。。。由于水沟工钢比较重，，，，，水沟模板下可考虑间歇性使用混凝土垫块支撑以保证工钢不变形。。。。。。。。自检查通过,报监理检查合格后才能进行混凝土的浇筑。。。。。。。。

混凝土浇筑要求：（1）中心排水沟沟身采用C25混凝土,混凝土搅拌运输车通过可伸缩型缩槽通过4个模板预留空隙浇筑至槽壁内，，，，，混凝土必须进行配合比设计，，，，，强度、耐久性等必须达到设计要求。。。。。。。。浇筑必须一次成型。。。。。。。。注意对混凝土表面平整度、裂缝的控制，，，，，施工至顶面时，，，，，人工严格找平收面、找平，，，，，收面分次进行。。。。。。。。（2）混凝土采用制式混凝土搅拌机搅拌。。。。。。。。自全部材料装入搅拌筒至开始出料的搅拌时间不小于60秒；；；；；；；含有粉煤灰掺合料的混凝土，，，，，搅拌时间不小于120秒。。。。。。。。（3）混凝土拌合后尽快浇筑，，，，，已经初凝的剩余混凝土，，，，，不得重新搅拌使用。。。。。。。。（4）混凝土运输过程中，，，，，运输车连续运转，，，，，保证混凝土不产生离析，，，，，不得洒落及混入杂物。。。。。。。。（5）混凝土振动棒采用插入式振捣，，，，，振捣时间为10～30秒，，，，，不得过振，，，，，不得使模板预埋件移位。。。。。。。。

脱模及养护要求：（1）由于采用一次成型的模板，，，，，脱模时可能对沟槽壁有损坏。。。。。。。。脱模时间至少保证24h后。。。。。。。。脱模时要小心，，，，，避免造成对侧壁、棱角破坏。。。。。。。。

（2）排水沟模板拆除后2h内对沟槽混凝土进行洒水养护，，，，，保证沟槽混凝土强度，，，，，混凝土养护时间不少于14d。。。。。。。。（3）模板拆除后，，，，，傍边设置进阶线，，，，，避免过往车辆和洞渣掉落损坏沟身。。。。。。。。

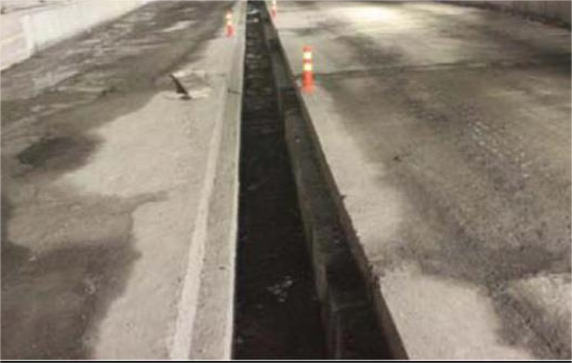

中心排水沟

中心排水沟

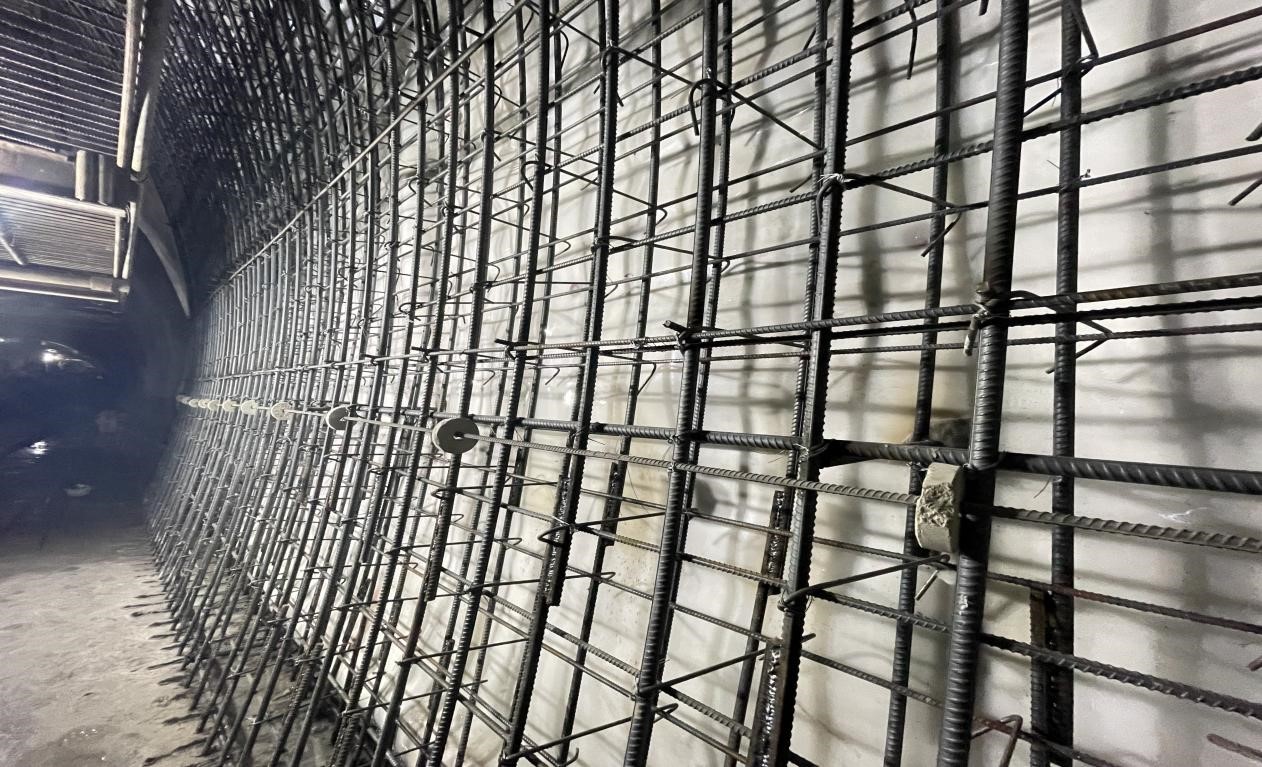

西克隧道右洞YK83+637-648二衬钢筋表面无颗粒状、片状老锈及焊渣、烧伤，，，，，绑扎、焊接钢筋骨架无松脱和开焊。。。。。。。。钢筋间距符合设计要求。。。。。。。。

二衬钢筋要求：（1）二衬钢筋集中加工、统一配送；；；；；；；（2）横向钢筋与纵向钢筋的每个节点均进行绑扎或焊接，，，，，焊接搭接长度满足设计及规范要求，，，，，受力筋的搭接采用焊接，，，，，焊接长度及焊缝满足规范要求；；；；；；；（3）相邻主筋搭接位置错开，，，，，错开距离不小于1m，，，，，同一受力筋的两个搭接距离不小于1.5m；；；；；；；（4）箍筋连接点应在纵横向筋的交叉连接处，，，，，必须进行绑扎或焊接；；；；；；；（5）箍筋绑扎的垂直度采用三点吊垂球的方法确定；；；；；；；（6）定位筋固定好后，，，，，根据设计钢筋间距在撑杆上用粉笔标出主筋布置位置，，，，，在定位筋上标出纵向分布筋安装位置，，，，，然后开始绑扎钢筋，，，，，各钢筋交叉处均绑扎；；；；；；；（7）主筋纵向间距、分布筋环向间距、内外横向间距、保唬；；；；；げ愫穸嚷闵杓埔螅，，，钢筋保唬；；；；；げ闳坎捎酶咔慷壬敖婵槔纯刂。。。。。。。。

二衬钢筋
